防爆控制箱分电箱做重复接地的作用及注意事项

发布时间:2021-07-23 浏览次数:289

1、首先得在控制箱周边用φ50镀锌钢管或50×50×5角铁需要镀锌的,往地底下打1.5到2米的深度;

2、上面用电焊一根φ8~12钢筋头,再焊φ10螺母,用6mm2以上的接地专用软线(多股)引到控制箱接地线和外壳上面;

3、反复接地的用处大,即→当高压供电系统采取维护接零时,除供电变压器的中性点必须实行系统接地外,还必需在零线(应为PEN线)上的一处或多上经过接地体再次与大地做杰出的衔接,这类接地就叫作反复接地的道理

4、反复接地既可以从零线上直接接地,也可从接零装备外壳上接地。看起来是两根线,本质就是一起的。

防爆控制箱分电箱做重复接地的作用及注意事项

防爆控制箱分电箱反复接地的首要用处以下:

(1) 下降泄电装备外壳的对地电压:

在没有反复接地的维护接零系统中,当电气装备外壳单相碰壳时,在从短路到维护装备举措堵截电源的这段时间里,装备外壳是带电的,假如维护装备因某种缘由未举措不能堵截电源,则装备外壳将长久带电,对地电压近似即是相电压。有了反复接地后,就能够下降泄电装备外壳的对地电压,并且反复接地越多,因此也降低了零线对地电压越有效,同时也提高了安全防护。

防爆控制箱分电箱做重复接地的作用及注意事项

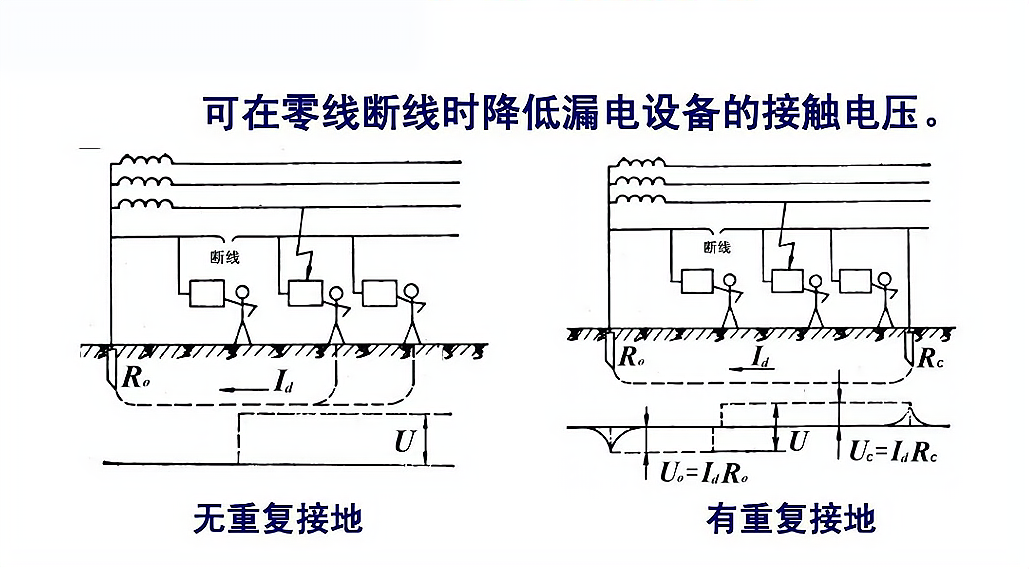

(2)减轻防爆控制箱零线断线时的触电风险和防止销毁单相电气装备:

在没有反复接地时,假如零线断线,且断线点前面的电气装备单相碰壳,那么断线点后零线及一切接零装备的外壳都存在靠近相电压的对地电压,这样可能会销毁用电装备。并且此时接地电流较小,缺乏以使维护装备举措而堵截电源,对人身安全也会造成相应的危害。

再就是反复接地的维护接零系统中,当产生零线断线时,实际上此时由维护接零改变为维护接地,断线点后的零线及一切接零装备外壳对地电压要低很多,固然另有风险,可是风险水平已大大下降。

(3)延长防爆控制箱内维护装备的举措时间:

在三相四线制供电系统中, 维护接零与反复接地共同运用,一旦产生短路毛病,反复接地电阻与任务接地电阻便构成并联电路,线路阻值减小,加大了短路电流,使维护装备更快地震作,延长毛病时间。反复接地越多,总的接地电阻越小,短路电流就越大,维护装备的举措时间就越快。

(4)减轻或消弭三相负荷严重不服衡景象时,零线上可能产生的对地电压:

当零线断线时,电源的中性点将位移,会招致三相电压不服衡,从而招致三相电流的不服衡,使得零线电位降低,即出现出风险的对地电压。假如有了反复接地,将给三相不服衡电流供给一条通路。因而,可以减轻或消弭零线断线时,在零线上可能产生的风险电压。

防爆控制箱分电箱做重复接地的作用及注意事项

(5) 改进防爆控制箱内空回路线路的防雷效果:

如在空线路进户线的进口旁边或分线的终端处的零线上进行反复接地,对相应的雷电流有分流效应。由上可以看出,在中性点接地的供电系统中,应该特殊留意零线敷设的质量,增强对零线的巡查check,避免零线断线毛病。基于上述来由,在三相四线制系统中,零线上不答应装设开关和熔断器。
