三相五线制配电箱标准接法图解

三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。

三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。

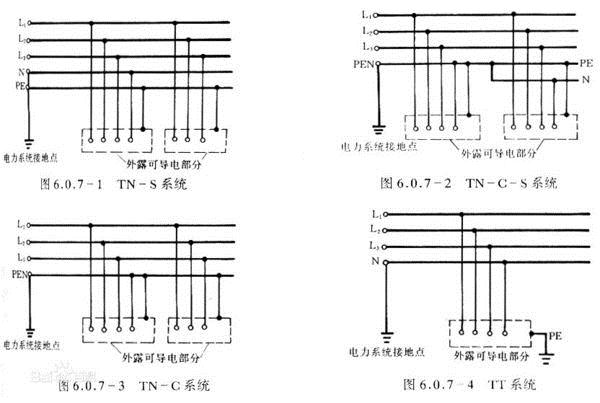

三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。

一张图：

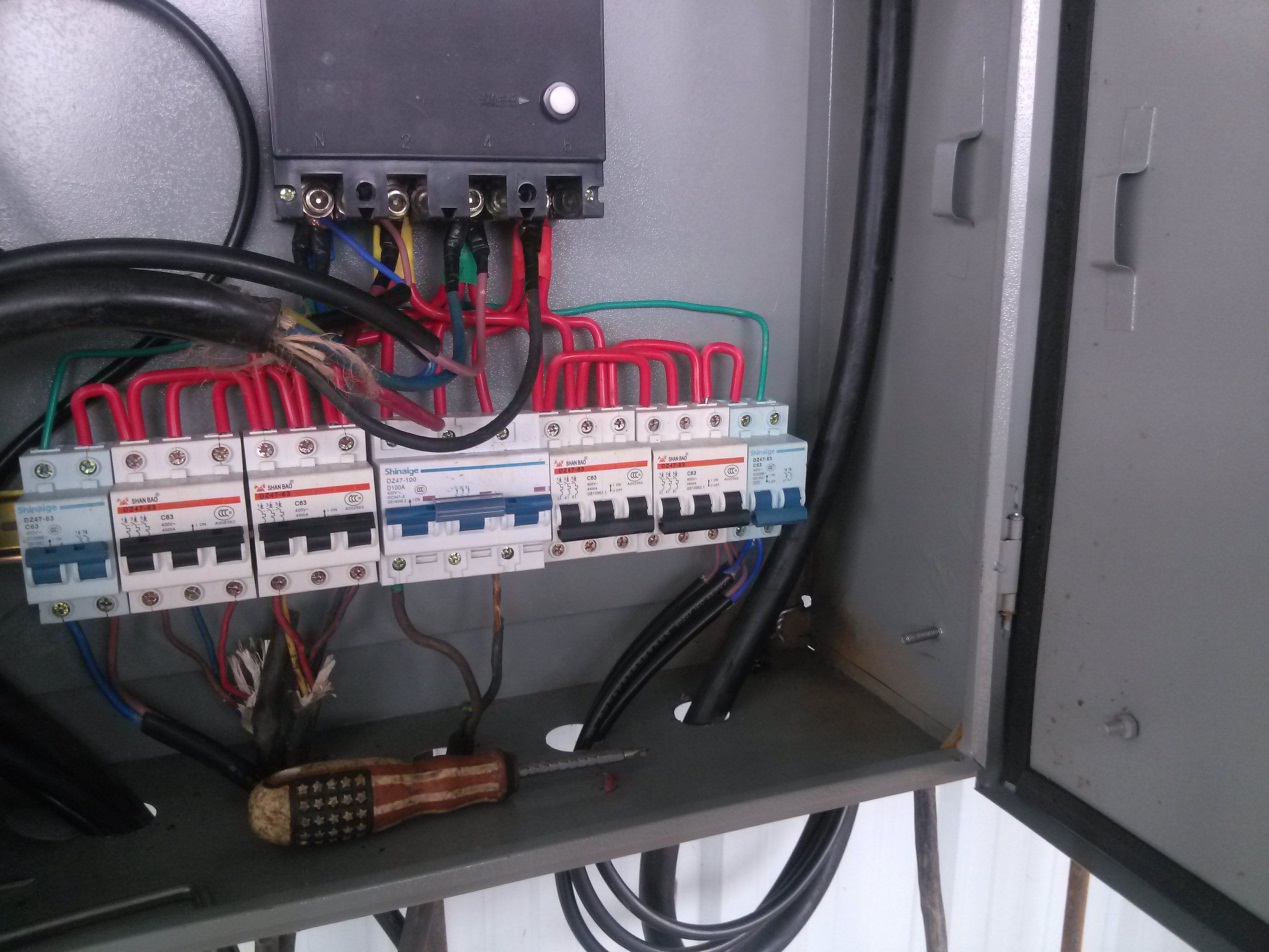

1、黑色电缆不应该从熔断开关的下桩头接，应该是通过配电箱的下面预留的孔洞穿线，然后接在漏保下。
2、配电箱的下面预留的孔洞没有保护橡胶套，进出电缆容易破皮。
3、配电箱门和箱体没有接地线连接。
4、电线没有横平竖直。长短高低不一致。
二张图：

1、电线相位不分，ABC三相没有明显标志，相位的标识不能套护套来表示。
2、电线没有横平竖直。

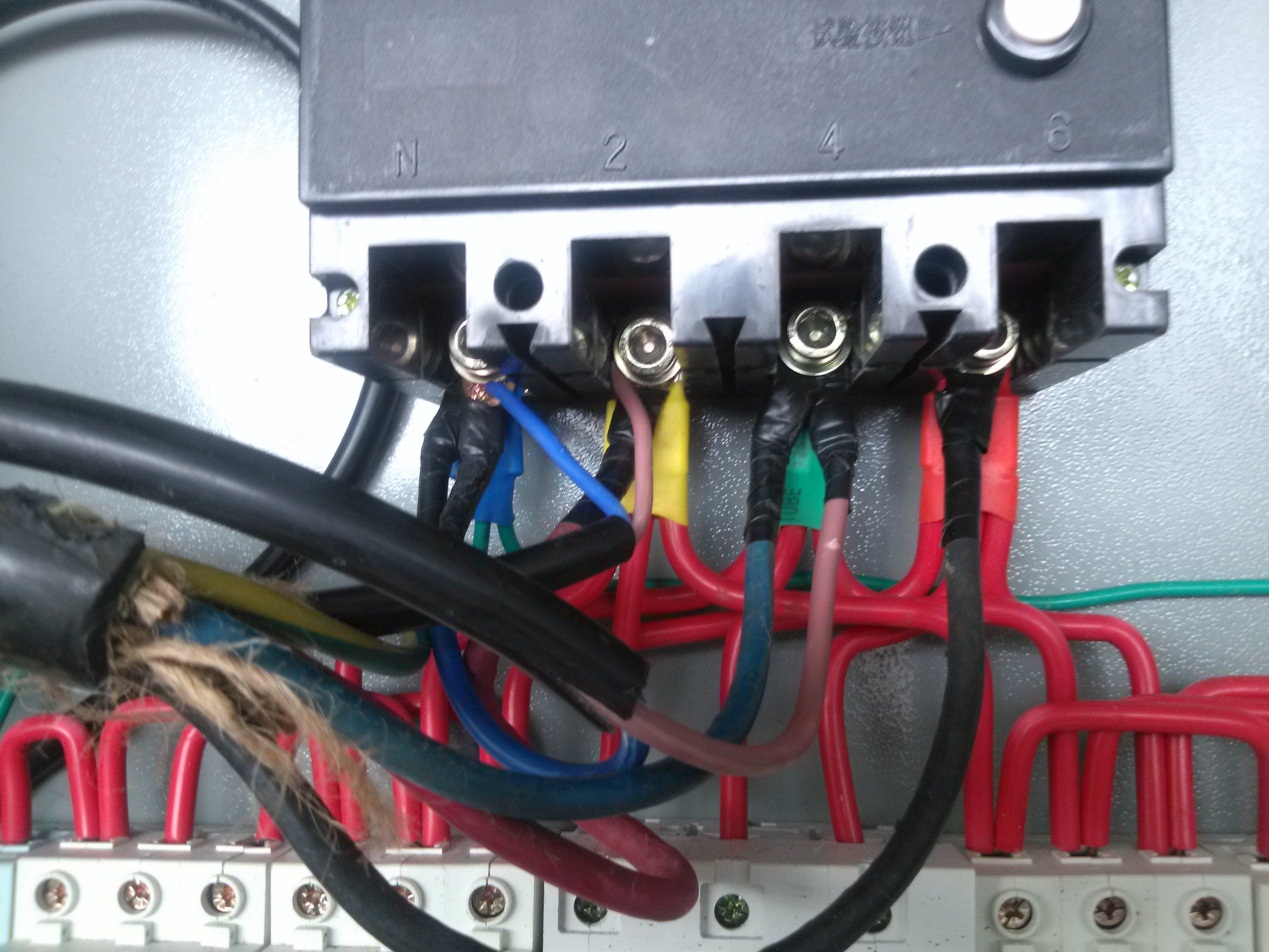

三张就是第一张的详图吧。
第四章

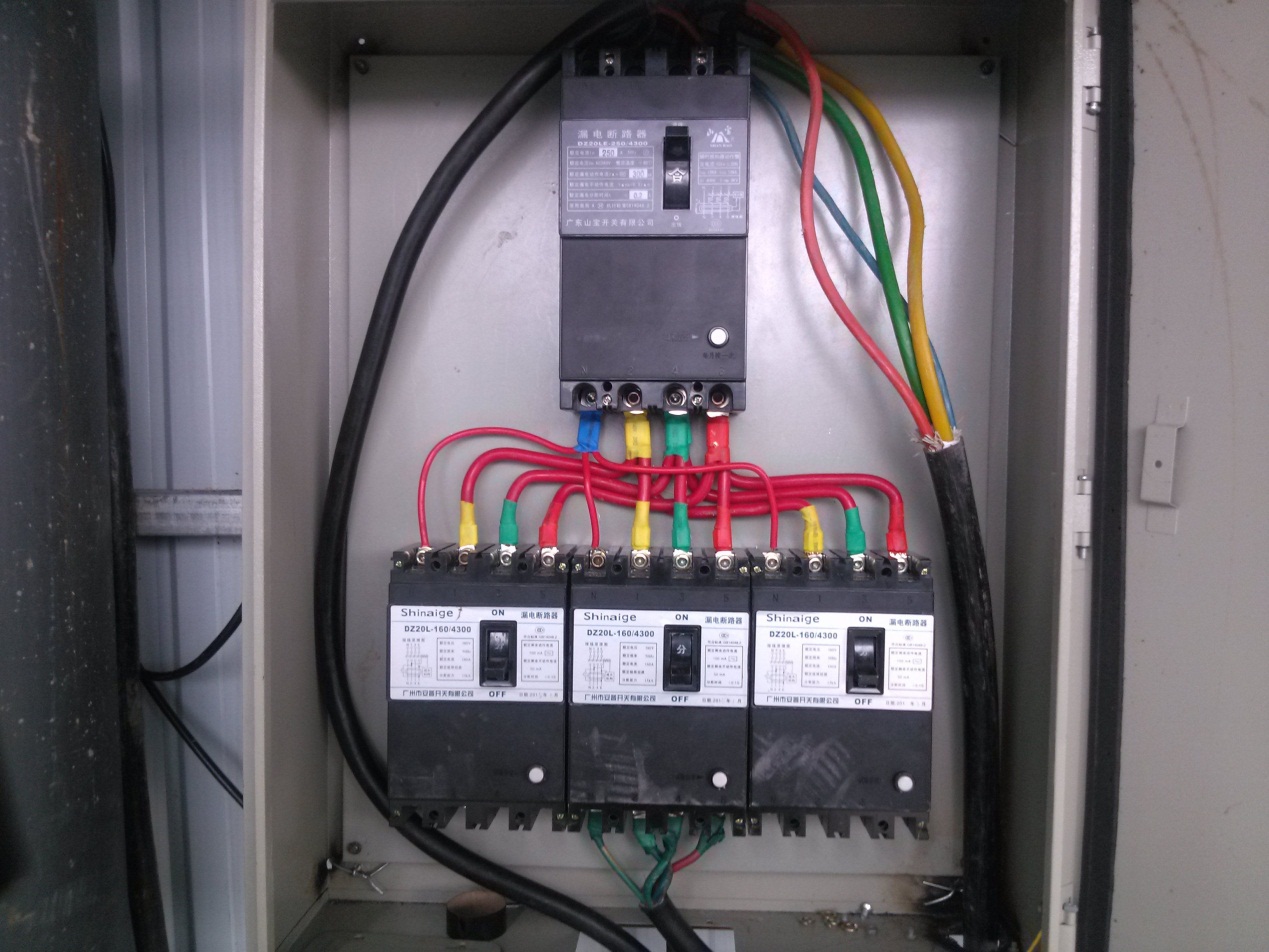

1、熔断开关与配电箱上部预留空间实在太少了，没有电缆穿线空间，也没有操作空间，这么大的电缆比较难弯的，一定要预留足够空间。
总结：
1、箱体没有日常检查记录。
2、没有回路原理图。
3、没有电工姓名、联系方式。
